Wave_PDE_In_Matlab求解时变波动方程

波动方程

这都很正经波传播结果，不要多想……不要乱想……这些个波都很正经。

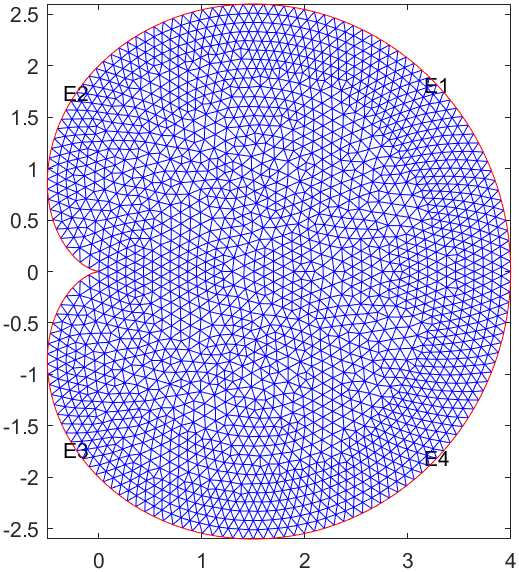

网格也很正经。

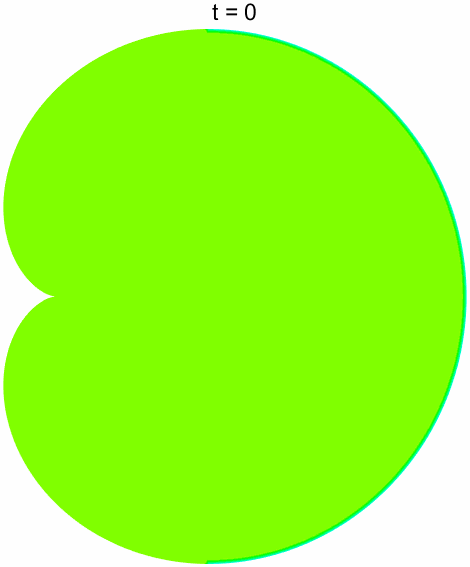

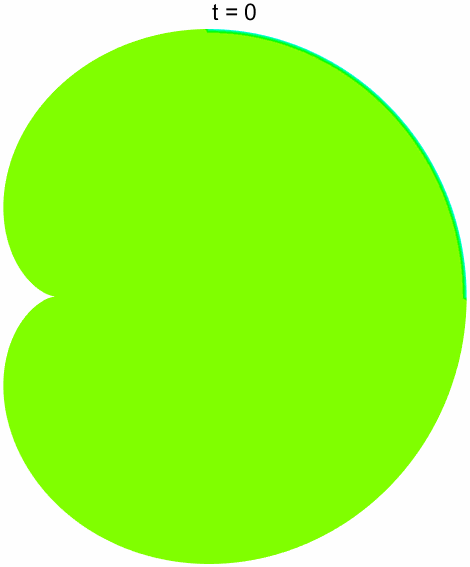

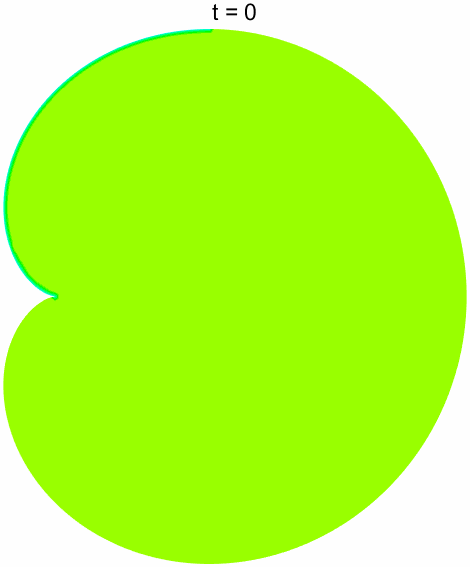

这是在一个心脏模型上求解时变波动方程的结果。

$$\frac{\partial ^2}{\partial t^2} u\left(t,x,y\right) =\frac{\partial ^2}{\partial x^2} u\left(t,x,y\right)+\frac{\partial ^2}{\partial y^2} u\left(t,x,y\right)$$

问题的边界按照网格图上分为了四个部分，都能够设置边界条件，当然这里是二阶方程，所以设置边界条件是必须设置$u$和$\frac{du}{dt}$。当然作为一个时变方程，还有初值也需要设置。

该怎么求解呢？

PDE工具箱系数推导

偏微分方程的散度形式

偏微分工具箱（Partial Differential equation Toolbox $^{\text{TM}}$）求解的方程形式为：

$$ \mathbf{m} \frac{\partial^2 \mathbf{u}}{\partial t^2} + \mathbf{d} \frac{\partial \mathbf{u}}{\partial t} - \nabla \cdot (\mathbf{c} \otimes \nabla \mathbf{u}) + \mathbf{a} \mathbf{u} = \mathbf{f} $$

其中，$\mathbf{u}$ 是未知函数，$\mathbf{m}$ 是质量矩阵，$\mathbf{d}$ 是阻尼矩阵，$\mathbf{c}$ 是扩散矩阵，$\mathbf{a}$ 是刚度矩阵，$\mathbf{f}$ 是外力矩阵。

当一个偏微分方程，可以写成上述散度形式（Divergence Form）,即可以采用有限元方法很方便的求解，这里有一个条件就是方程的系数矩阵必须不包含函数的偏微分（可以包括函数、坐标、时间等变量）。

在PDE工具箱中，把方程组描述为散度形式并设定对应的系数矩阵，然后设置边界、初始条件并通过求解器求解。

1model = createpde()
2% ...
3specifyCoefficients(model, m=m, d=d, c=c, a=a, f=f)
4% ...

所以，通常需要进行的一个问题就是，如何把一个偏微分方程、方程组转化为这样的形式。

当然，数学达人很容易通过变换和推导，有些时候需要求解一些代数方程来得到系数矩阵。但是这对于一般的工程师来说，可能就有些困难了。

这个时候就有一个很好用的Matlab工具箱能够派上用场：符号计算工具箱。

符号计算工具箱提供了两个函数：pdeCoefficents和pdeCoefficientsToDouble来完成这个转化。得到对应的系数矩阵后，就能够调用PDE工具箱进行求解。这个功能需要2021a之后的版本，如果版本更低，只好升级。

推导与求解

这个函数pdfCeofficents非常简单。

 1>> help pdeCoefficients
 2--- sym/pdeCoefficients 的帮助 ---
 3
 4  pdeCoefficients Extract the coefficients of a pde.
 5     S = pdeCoefficients(EQ, U) extracts the coefficients
 6     of a symbolic expression EQ that represents a PDE with the dependent
 7     variable U. The result is a struct S that can be used in the function
 8     specifyCoefficients of the PDE toolbox.
 9
10     S = pdeCoefficients(EQ, U, 'Symbolic', true)
11     extracts the coefficients and returns them as a struct S of
12     symbolic expressions.
13
14    Example:
15        syms u(x, y)
16        S = pdeCoefficients(laplacian(u) - x, [u]);
17        model = createpde();
18        geometryFromEdges(model,@lshapeg);
19        specifyCoefficients(model, S)
20
21        creates a pde model for the equation laplacian(u) == x.
22        This example requires the PDE Toolbox.
23
24    See also pdeCoefficientsToDouble, CREATEPDE, pde.PDEModel.
25
26    sym/pdeCoefficients 的文档
27       doc sym/pdeCoefficients
