Symbolic ❌ Numeric in Matlab中符号计算助力数值计算

符号运算与数值计算

缘，妙不可言

给本科、硕士、博士、研究实习员、助理研究员、副研究员改过Matlab代码，最有意思也最好玩的就是兄弟姐妹们喜欢把符号运算跟数值计算混合在一起。

从概念上看，还是挺不错的。

大佬们的计划都是这样的，先syms一手，把公式输进去，在符号领域推导一番，最后代入数值，得到结果。

【扶额科】……
【大佬斜眼科，云】那你就说Matlab有没有这个功能。
【颔首科】……
【大佬偏头科，云】那你就说报没报错。
【摇头科】…… 【挣扎科】那你看结果对不对。
【大佬仰天科，云】结果不对那是你的问题口牙！

其实这个工作流程的确是存在而且好用的，Matlab本来也就是这样设计的。

下面就稍微介绍一下，如何顺滑地把符号计算和数值计算结合起来。

建议的实践

结论先行：把符号计算和数值计算分开。

工作的流程可以是：

graph TD
    A[公式符号推导] --> B([需要的函数文件])
    B --> C[数值计算与分析]
    C --> D[展现与报告结果]

我的建议是，把符号推导的部分专门放在一个LiveScript文件里，推导的结果，产生一系列函数文件，这些函数文件就是不同的Matlab函数，后面就进行正常的Matlab数值计算工程应用。

理由

理由主要是：符号运算中的符号会污染所有的计算，把一切涉及到符号的表达式变成符号变量和表达式，这会使Matlab高效矩阵数值计算的优势无法发挥。

符号计算真的很慢、很慢很慢。

我们举一个简单的例子：

1syms f(x,y,z)
2f(x,y,z) = y*z*sin(x) + x*sin(z)*cos(y) - z^3;
3
4[xDouble,yDouble,zDouble] = meshgrid(1:20,1:50,1:20);

接下来我们比较一下符号计算和数值计算的时间：

>> timeit(@()f(xDouble,yDouble,zDouble), 1)

ans =

    2.0569

上面的式子中，我们调用timeit函数是还包括了输出的赋值（1个输出变量），相当于我们在通过多次计算平均来评估fDouble = f(xDouble,yDouble,zDouble)的时间。

那么我们在来看一下同样电脑上数值计算的时间。

>> f1 = matlabFunction(f)

f1 =

  包含以下值的 function_handle:

    @(x,y,z)-z.^3+y.*z.*sin(x)+x.*cos(y).*sin(z)

>> timeit(@()f1(xDouble,yDouble,zDouble), 1)

ans =

   9.3786e-04

先不管这个matlabFunction函数，我们可以看到，这个时间差距是大于3个数量级的。

还有一个，如果你们说问题出在这里的点运算符上，那么我们可以看一下这个：

1>> syms f3(x,y,z)
2>> f3(x,y,z) = y.*z.*sin(x) + x.*sin(z).*cos(y) - z.^3;
3>> timeit(@()f3(xDouble,yDouble,zDouble), 1)
4
5ans =
6
7    2.1108

综上所述，不要把任何符号带入成规模的数值计算中，比如大范围的网格计算，循环数据处理等。

接下来，就主要介绍一下如何把符号推导的结果转化为数值计算中可以高效使用的函数。

符号计算工具箱

在前面考虑时间的例子中，我们使用了matlabFunction函数，在2008b之后的版本中，这个函数就是符号计算工具箱的一部分。

在符号计算数学工具箱中，主要处理的对象是：

符号常量：准确表达的数值
符号变量：数学上的代数变量
符号表达式：符号表达式

符号常量和符号变量

通过sym函数，我们可以定义符号常亮和符号变量。

1a = sym(1/3);
2piSym = sym(pi);

这有什么区别呢？

 1>> sin(piSym)
 2
 3ans =
 4
 50
 6
 7>> sin(pi)
 8
 9ans =
10
11   1.2246e-16

可以通过函数vpa将浮点数转化为符号常量。

这个函数默认截取32位有效数字，可以通过第二个参数指定有效数字位数。

1>> vpa(pi, 100)
2
3ans =
4
53.141592653589793238462643383279502884197169399375105820974944592307816406286208998628034825342117068

新建符号变量，同样用sym函数，它有两种调用方式，除了能建立单纯的数学变量，还能建立符号变量向量和矩阵。

1>> sym('x', [3, 3])
2
3ans =
4
5[x1_1, x1_2, x1_3]
6[x2_1, x2_2, x2_3]
7[x3_1, x3_2, x3_3]

另外一种方式就是个语法躺，把符号变量直接列在一起。

1>> syms x y z [3 3]

这样三个符号变量矩阵，这个矩阵的元素都是符号变量。约定向量的元素是x1,x2,x3,...，矩阵的元素是x1_1,x1_2,x1_3,...。

符号表达式

符号表达式是符号变量的组合，可以通过涉及到符号变量和符号常量的运算得到。

1syms x y z
2f = x^2 + y^2 + z^2;

这样定义出来的f就是一个sym类型的对象，可以进行各种运算。

或者，可以用symfun函数，定义一个函数。

1syms x y z
2g = symfun(x^2 + y^2 + z^2, [x, y, z]);

或者，还可以这样定义，与上面完全相同，通常，下面这个方式更加简洁。

1syms h(x,y,z)
2h(x,y,z) = x^2 + y^2 + z^2;

`sym` 和 `symfun` 的区别

sym定义的是一个符号表达式（所有的符号都是符号表达式），symfun定义的是一个符号函数。

我找了好久，也没有找到太大的本质区别，在实际的使用中，symfun可以当做函数调用，把对应的形式符号替换为实参所对应的符号表达式，最终的结果是一个符号表达式(sym)。

当我们推导得到的符号表达式或者符号函数之后，我们可以通过matlabFunction函数，将其转化为函数句柄，这样就可以在数值计算中使用。在这一步，无论是sym还是symfun，都是可以的。

从继承关系上来讲，symfun是sym的子类，所以symfun是一个sym。

---
title:  symfun is a sym
---
classDiagram
    sym <|-- symfun

    class sym{
        #s
        #mathmlOutput
        #Digits

        +loadobj(x) sym$
        +zeros(varargin) sym$
        +ones(varargin) sym$
        +empty(varargin) sym$
        +inf(varargin) sym$
        +nan(varargin) sym$
        +eye(varargin) sym$
        +cast(a) sym$

        +sym(x, n, a) sym
        +delete(x)
        +argnames(x) sym
        +formula(x) sym
        +length(x) int
        +uminus(x) sym
        +uplus(x) sym
        +times(A, B) sym
        +mpower(A, p) sym
        +power(A, p) sym
        +rdivide(A, B) sym
        +ldivide(A, B) sym
        +mrdivide(A, B) sym
        +mldivide(A, B) sym

        +eq(A, B) bool
        +ne(A, B) bool
        +logical(A) bool
        +all(A, dim) bool
        +find(A, varargin) varargout


    }
    class symfun{
        - vars
        +symfun(x, inputs) symfun
    }

符号表达式的转化

基础调用方式：转化为匿名函数

matlabFunction函数的调用语法有下面两种：

1ht = matlabFunction(f)
2ht = matlabFunction(f1,...,fN)

可以是一个sym对象，也可以是多个sym对象。前一种情况得到一个输出量个数为1的函数句柄，后一种情况下达到一个输出量个数为N的函数句柄。

这个函数句柄可以直接调用，得到数值结果。

 1>> syms x y z
 2f = x^2 + y^2 + z^2;
 3>>
 4>> ht = matlabFunction(f)
 5
 6ht =
 7
 8  包含以下值的 function_handle:
 9
10    @(x,y,z)x.^2+y.^2+z.^2

多输出函数句柄的例子。

 1>> syms g(a, b, c)
 2>> g(a,b,c) = a + b + c
 3
 4g(a, b, c) =
 5
 6a + b + c
 7
 8>> ht = matlabFunction(f, g)
 9
10ht =
11
12  包含以下值的 function_handle:
13
14    @(a,b,c,x,y,z)deal(x.^2+y.^2+z.^2,a+b+c)

这里得到的匿名函数，利用deal函数，可以得到多个输出量。

 1>> ht(1,2,3,4,5,6)
 2错误使用 deal
 3输入的数目应与输出的数目匹配。
 4
 5出错 symengine>@(a,b,c,x,y,z)deal(x.^2+y.^2+z.^2,a+b+c)
 6
 7
 8>> [x1, x2] = ht(1,2,3,4,5,6)
 9
10x1 =
11
12    77
13
14
15
16x2 =
17
18     6

进阶调用：转化为函数文件

matlabFunction函数还有一种调用方式，可以把符号表达式转化为函数文件。

1matlabFunction(f, 'File', 'myfun1');
2matlabFunction(f, g, 'File', 'myfun2');

这样就会在当前目录下生成一个myfun1.m文件，这个文件就是一个函数文件，可以直接调用。

1function f = myfun1(x,y,z)
2%MYFUN1
3%    F = MYFUN1(X,Y,Z)
4
5%    This function was generated by the Symbolic Math Toolbox version 23.2.
6%    2024-10-19 23:19:02
7
8f = x.^2+y.^2+z.^2;
9end

对应着myfun2.m文件。

 1function [f,g] = myfun2(a,b,c,x,y,z)
 2%MYFUN2
 3%    [F,G] = MYFUN2(A,B,C,X,Y,Z)
 4
 5%    This function was generated by the Symbolic Math Toolbox version 23.2.
 6%    2024-10-19 23:19:02
 7
 8f = x.^2+y.^2+z.^2;
 9if nargout > 1
10    g = a+b+c;
11end
12end

这就是两个非常普通的函数文件，可以直接调用。

其他转换时考虑向量、矩阵、稀疏矩阵等复杂情况，可以参考Matlab的文档。

实际应用

我们有一个分段函数，想推导其导数，然后在数值计算中能够同时求得其值和导数。

1syms p(x)
2p(x)  = piecewise(x<0, x^2-8, x>=0, -x)

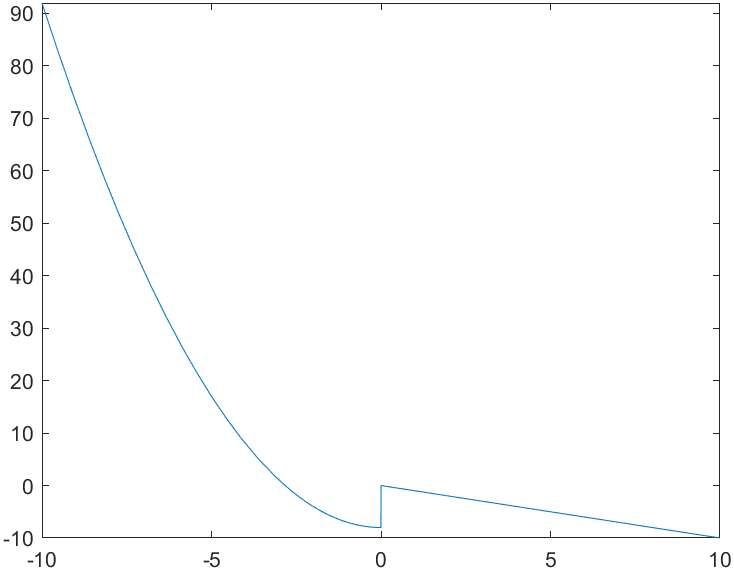

这个函数的图像很容得到：

1fplot(p, [-10, 10])

piecewise

那么我们牢记前面的步骤，先推导，输出函数文件。

1
2dp = diff(p, x);
3
4matlabFunction(p, dp, 'File', 'piecewiseFunc');

这样就得到了一个函数文件piecewiseFunc.m，这个文件可以直接调用。

 1function [p,dp] = piecewiseFunc(x)
 2%piecewiseFunc
 3%    [P,DP] = piecewiseFunc(X)
 4
 5%    This function was generated by the Symbolic Math Toolbox version 23.2.
 6%    2024-10-19 23:42:41
 7
 8t2 = (x < 0.0);
 9if ~all(cellfun(@isscalar,{t2,x}))
10    error(message('symbolic:sym:matlabFunction:ConditionsMustBeScalar'));
11end
12if (t2)
13    p = x.^2-8.0;
14elseif (0.0 <= x)
15    p = -x;
16else
17    p = NaN;
18end
19if nargout > 1
20    if ~all(cellfun(@isscalar,{t2,x}))    error(message('symbolic:sym:matlabFunction:ConditionsMustBeScalar'));end;if (t2)    dp = x.*2.0;elseif (0.0 < x)    dp = -1.0;else    dp = NaN;end;
21end
22end

唯一的问题是，这个函数不能直接针对向量调用，因此可以再包上一层。

1function [p, dp] = piecewiseFuncVec(x)
2    [p, dp] = arrayfun(@piecewiseFunc, x);
3end

到这里，我们就得到了想要的函数，可以直接调用。

1x = -10:0.1:10;
2[p, dp] = piecewiseFuncVec(x);
3

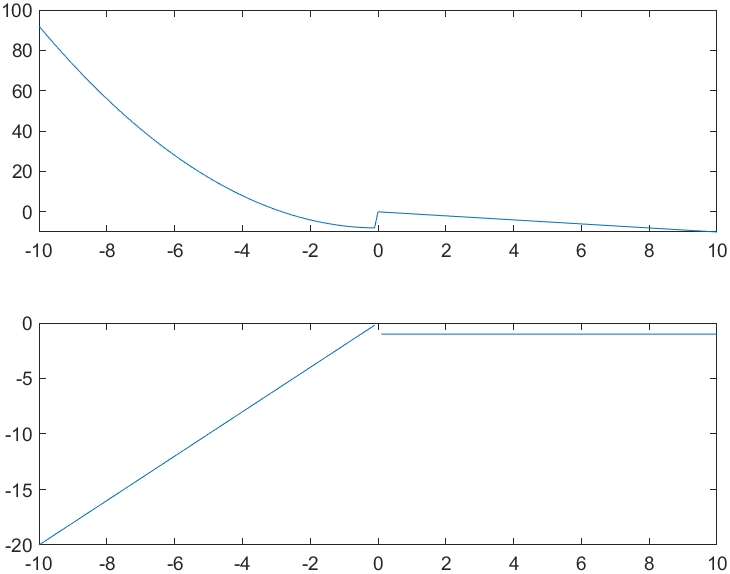

4tiledlayout(2,1)
5nexttile
6plot(x, p)
7nexttile
8plot(x, dp)

这样就可以得到这个函数的图像和导数的图像。
