Progress Dialog in Matlab中的进度条对话框

进度条

概念

在使用Matlab开发界面时，有一个很好用的工具就是进度条。在计算过程中，为用户提供计算进度的反馈是改善用户体验的重要手段。

一项进行的计算任务，如果其总体进度是比较容易量化，则可以按照0%~100%的方式，更新界面上的指示。

当一项任务的进度难以量化，或者只需要提示程序目前正在忙碌之中，则可以提供一个界面动画来提示任务正在进行中。

当然，进度条还可能提供另外一个功能，取消背景任务的功能。

综上所述，进度条的概念提供了三个方面的功能：

  1. 显示任务的量化进度；
  2. 显示非量化的任务进心中；
  3. 提供取消任务的功能。

这在UI/UX中，是三个不同的概念。

此外，在使用进度条中，还有一个需要分析清楚的需求。也就是是否需要有并行的才做。这就决定在显示进度条的对话框（窗口）是模式对话框还是非模式对话框。

  • 模式对话框：必须关闭对话框才能操作父窗口；
  • 非模式对话框：无需关闭对话框，可以把焦点切换到父窗口，与其中的控件交互。

这两种模式的对话框用途略有不同，模式对话框采取了中断用户操作的方式，使用户的全部注意力集中于当前对话框中；而非模式对话框则是提供独立的额外信息，随时可以关闭、置于后台和查看。通过用户体验进行需求分析，很容易就可以确定使用哪种对话框。

  • 如果程序只有一项中心任务正在进行，且不便于或者无需提供其它交互，则进度条选择模式对话框
  • 如果是一项背景任务或者异步任务，这更适合选择非模式对话框来实现进度条，或者把进度条放置于当前窗口中的某个位置（如状态栏）

在Matlab这种以计算为核心的环境中，大部分时候都会把主要的资源集中用于数值计算，所以模式对话框来显示进度、提供取消的功能可能会更加符合逻辑。

工具

在以uifigure为基础的App开发中，提供了一系列对话框和通知的工具：

函数作用
uialert显示警报对话框
uiconfirm创建确认对话框
uiprogressdlg创建进度对话框
uisetcolor打开颜色选择器
uigetfile打开文件选择对话框
uiputfile打开用于保存文件的对话框
uigetdir打开文件夹选择对话框
uiopen打开文件选择对话框并将选定的文件加载到工作区中
uisave打开用于将变量保存到 MAT 文件的对话框

进度条对话框

语法

进度条是一个对话框，名字都称为是dlg。调用的方式：

1d = uiprogressdlg(fig)
2d = uiprogressdlg(fig,Name,Value)

调用的第一个参数是不能省略的，对应一个图窗，必须采用uifigure函数创建。

而参数有以下几类：

  1. 外观：
    1. Message，显示在进度条上面的信息；
    2. Title，对话框的标题
    3. Icon，在进度条左侧显示的图标，采用图像名称或者图像数组
    4. Interpreter，文本的解释器（tex,latex,html），如果动态更新信息或者标题的频率过高，设置解释器可能会降低效率
  2. 进度：
    1. Value，这个是一个$\in [0,1]$中的数值，就是主要的设定进度的接口
    2. ShowPercentage，是否显示比分比的文本，默认是’off'
    3. Indeterminate，设定不确定的进度，仅仅显示任务进行中
  3. 交互性
    1. Cancelable，是否允许取消，如果设置为on，则显示一个取消按钮
    2. CancelText，设定取消按钮的文本
    3. CancelRequest，是否已经请求取消的属性，如果已经按下取消按钮，这个值就是true，程序可以选择相应的处理。

在创建过程中，可以设定这些值，也可以采用仅仅传入fig的方式调用，后续采用属性的方式设定。

 1dlg = uiprogressdlg(fig);
 2dlg.Icon = "logo.png";
 3dlg.Cancelable = 'on';
 4dlg.CancelText = "Stop";
 5
 6% ...
 7
 8d.Message = "step 1 done";
 9d.Value = 0.55
10% 更新进度的位置

这里还需要提一下Cancelable这个属性，如果这个属性设置为false，那么进度条对话框是没有关闭按钮的；如果这个属性设置为true，则进度条对话框有一个关闭按钮（窗体右上角），这个关闭按钮和取消按钮的作用完全一样。

示例

接下来就是一个例子，我们实现一个用蒙特卡洛采样计算$\pi$的程序，没啥用，效率低，仅仅是为了展示如何使用进度条对话框。

需求：

  1. 用户输入：
    1. 蒙特卡洛采样次数
    2. 启动计算
  2. 用户报表：
    1. 计算的采样次数
    2. 计算得到的$\pi$

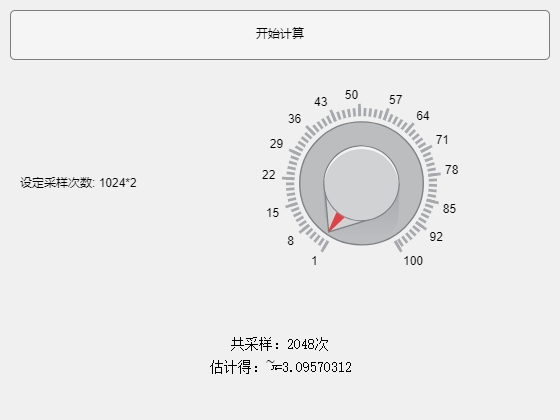

经过设计，大概界面如下：

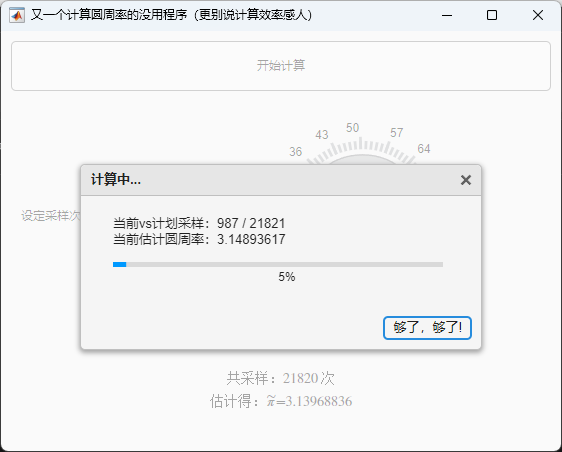

点击计算之后，显示计算过程的信息。

 1function f = calculationProgress
 2
 3f = uifigure(Visible=false, Name="又一个计算圆周率的没用程序（更别说计算效率感人）");
 4
 5g = uigridlayout(f, [3, 1], RowHeight={50, '1x', 100});
 6
 7startBut = uibutton(g, Text="开始计算", ButtonPushedFcn={@startCalculation, f});
 8startBut.Layout.Row = 1;
 9startBut.Layout.Column = 1;
10
11% line
12g1 = uigridlayout(g, [1, 2], ColumnWidth={150, "1x"});
13g1.Layout.Row=2;
14g1.Layout.Column=1;
15
16l = uilabel(g1);
17l.Layout.Row = 1;
18l.Layout.Column=1;
19
20slider = uiknob(g1, Limit=[1, 100], Value=2, ValueChangedFcn={@setText, l});
21slider.Layout.Row = 1;
22slider.Layout.Column = 2;
23
24setText(slider, [], l);
25
26output = uilabel(g, Text="", Interpreter="latex", HorizontalAlignment='center', VerticalAlignment="center");
27output.Layout.Row = 3;
28output.Layout.Column = 1;
29
30cm = uicontextmenu(f);
31uimenu(cm, Text="拷贝圆周率", MenuSelectedFcn={@copyToClipboard, f});
32output.ContextMenu = cm;
33
34
35f.UserData = struct(...
36    "piValue", nan, ...
37    "startBut", startBut,...
38    "output", output,...
39    "slider", slider   );
40
41
42f.Visible = true;
43end

这里的界面布局用一个列布局（$N\times 1$网格）嵌套一个行布局（$1\times N$网格）的方式。整个界面的构造，非常直观。

计算和进度

按钮的动作调用回调函数ButtonPushedFcn={@startCalculation, f}，这里把uifigure传输到函数中，也作为uiprogressdlg的父节点，这就使得进度条对话框只能在图窗的范围内移动。

 1
 2function startCalculation(~, ~, fig)
 3
 4output = fig.UserData.output;
 5startBut = fig.UserData.startBut;
 6startBut.Enable = false;
 7
 8N = fig.UserData.slider.Value * 1024;
 9insideCount = 0.0;
10idx = 0.0;
11
12d = uiprogressdlg(fig, ...
13    Icon="matlab.png", ...
14    Title="计算中...", ...
15    ShowPercentage=true, ...
16    Cancelable=true,...
17    CancelText="够了，够了!");
18
19for i = 1:N
20    if d.CancelRequested
21        break;
22    end
23    x = rand;
24    y = rand;
25    idx = idx + 1;
26    if (x * x + y * y < 1)
27        insideCount = insideCount + 1;
28    end
29    estPi = 4 * insideCount / idx;
30    fig.UserData.piValue = estPi;
31    d.Value = idx / N;
32    d.Message = sprintf("当前vs计划采样：%.0f / %.0f\n当前估计圆周率：%.8f", idx, N, estPi);
33end
34
35output.Text = sprintf("共采样：%.0f 次\n估计得：\\tilde{\\pi}=%.8f", idx, estPi);
36
37startBut.Enable = true;
38
39end

这里在循环内部，设定进度条的状态：

1d.Value = idx / N;
2d.Message = sprintf("当前vs计划采样：%.0f / %.0f\n当前估计圆周率：%.8f", idx, N, estPi);

整个概念和使用都是极为直观的。

其它内容

上面的uiknob是一个模拟的旋钮。

回调函数中对应有一个旋钮的设置函数，ValueChangedFcn={@setText, l}，这个函数就把旋钮的值在旁边的uilabel上显示出来。

1
2function setText(src, ~, l)
3l.Text = sprintf("设定采样次数: 1024*%.0f", src.Value);
4end

这里还增加了一个把估计得到的$\pi$值拷贝到剪贴板的上下文菜单。这个上下文菜单中，uicontextmenu的父节点为一个图窗；MenuSelectedFcn={@copyToClipboard, f}是对应的动作回调；创建好之后，要把菜单与输出的标签相关联。

值得注意的是，这里的uimenu的父节点为uicontextmenu，如果其父节点是uifigure，则是窗口的菜单。

1cm = uicontextmenu(f);
2uimenu(cm, Text="拷贝圆周率", MenuSelectedFcn={@copyToClipboard, f});
3output.ContextMenu = cm;

这个回调函数非常简单，调用clipboard('copy', piValue);即可。

1function copyToClipboard(~, ~, f)
2piValue = f.UserData.piValue;
3% add value to copy/paste pad
4clipboard('copy', piValue);
5end

总结

这个可以取消的进度条，在实际使用中应该足够保守，仅仅用于那些长时间计算、并且在计算中不允许用户进行其它交互的场合。不然，过于激进地使用模式对话框还是很容易影响用户体验的。
