Subplot_In_Matlab中多图绘制之subplot函数

基于子图的多图方法

专业的论文中通常涉及到多个有逻辑关系的图拼接在一起，构成相互支持或者对照。所以很早之前，Matlab就有这个子图的函数subplot。

这个函数的基本语义有三类：

在图窗上划分出一个矩形区域建立一个坐标系，并指定该坐标系为当前坐标系
把一个坐标系替换成另外一个坐标系，并指定为当前坐标系
把一个坐标系指定为当前坐标系

因为Matlab的绘图指令可以忽略坐标系参数，并利用gca函数获取当前坐标系。所以当运行上述子图函数后，后续不指定坐标系的绘图指令就会在指定的坐标系上进行。

基于格子的多图方法

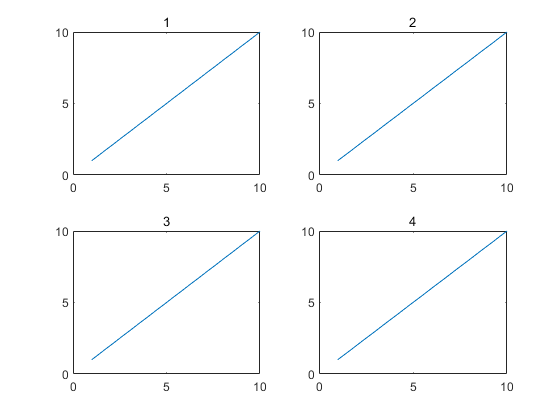

 1% 基本的子图：利用subplot函数，并用函数语法画图
 2figure;
 3% 1. 画一个2x2的子图
 4subplot(2,2,1);
 5plot(1:10,1:10);
 6title('1');
 7
 8subplot(2,2,2);
 9plot(1:10,1:10);
10title('2');
11
12subplot(2,2,3);
13plot(1:10,1:10);
14title('3');
15
16subplot(2,2,4);
17plot(1:10,1:10);
18title('4');

png

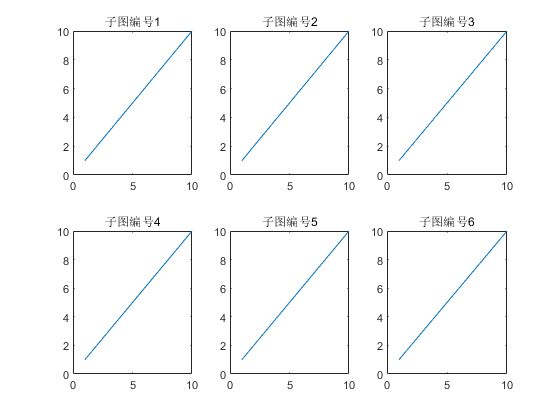

简单的说，子图的编号采取了行先的方式，下面给出一个循环的例子，可以看到，图号按照n * (i-1) + j的方式编号，其中n是行数，i是行号，j是列号。

 1figure;
 2
 3m = 2;  % 行数
 4n = 3;  % 列数
 5
 6for row = 1:m
 7    for col = 1:n
 8        idx = (row-1)*n + col;
 9        subplot(m,n,idx);
10        plot(1:10,1:10);
11        title(['子图编号' num2str(idx)]);
12    end
13end

png

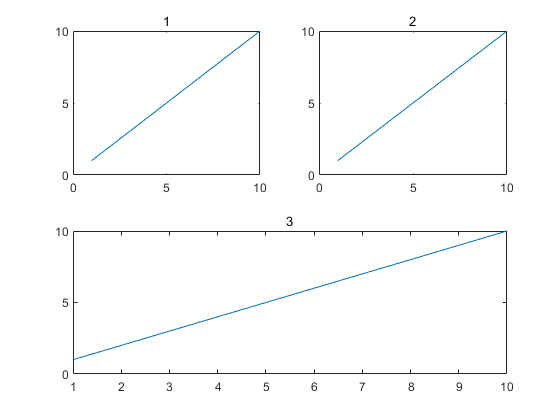

实际上，子图可以拼凑在一起，比如下面这个例子中，把第一行的两个图绘制完成后；再创建一个两行一列的图，把第二行的子图作为一个子图。就形成了三个子图的图像。

 1% 稍微复杂的子图：利用subplot函数，并用函数语法画图
 2figure;
 3% 1. 画一个2x2的子图
 4ax1 = subplot(2,2,1);
 5plot(ax1,1:10,1:10);
 6title(ax1,'1');
 7
 8ax2 = subplot(2,2,2);
 9plot(ax2,1:10,1:10);
10title(ax2,'2');
11
12% 一个2x1的格子，横跨两列的子图
13ax3 = subplot(2,1,2);
14plot(ax3,1:10,1:10);
15title(ax3,'3');

png

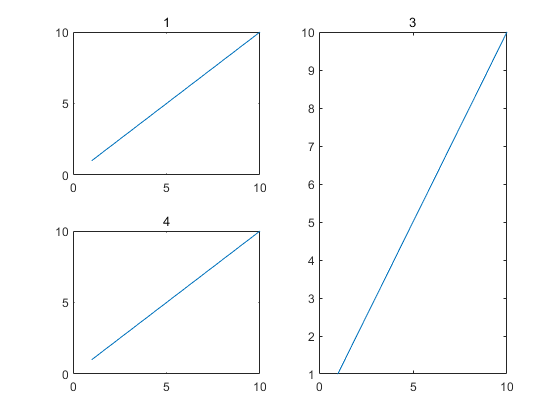

当然，从下面的例子可以看到，当有两个子图发生重叠时，就把先绘制的那个子图删除替换成新的子图。这里，先把第一行的两个子图绘制完成后，再绘制第二列的一个子图，这样就把第一行的第二个子图删除了。当然，左下角子图也可以顺利添加进来。

 1% 稍微复杂的子图：利用subplot函数，并用函数语法画图
 2figure;
 3% 1. 画一个2x2的子图
 4ax1 = subplot(2,2,1);
 5plot(ax1,1:10,1:10);
 6title(ax1,'1');
 7
 8ax2 = subplot(2,2,2);
 9plot(ax2,1:10,1:10);
10title(ax2,'2');
11
12% 一个1x2的格子，横跨两列的子图（删除了2,2,2对应的坐标系）
13ax3 = subplot(1,2,2);
14plot(ax3,1:10,1:10);
15title(ax3,'3');
16
17ax4 = subplot(2,2,3);
18plot(ax4,1:10,1:10);
19title(ax4,'4');

png

按照位置的多图方法

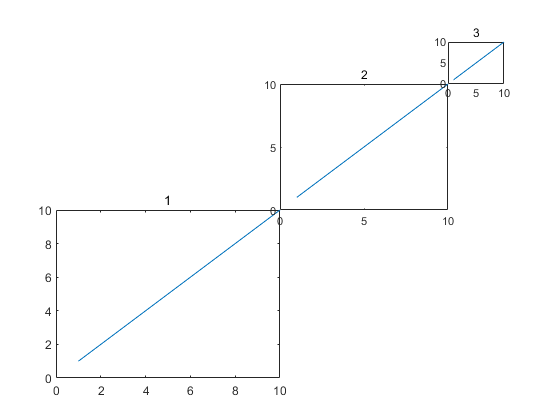

除了按照简单的行先编号的方式来创建子图坐标系，还可以直接设定子图的位置和大小还创建坐标系，这里就可以使用Position属性来设置子图，跟所有的Position属性一样，这里的位置包括了左下角的位置、宽度和高度。当然，这里采用的单位是归一化的单位，也就是左下角为(0, 0)，右上角为(1, 1)。

 1figure;
 2ax1 = subplot("Position", [0.1 0.1 0.4 0.4]);
 3plot(1:10,1:10);
 4title('1');
 5
 6ax2 = subplot("Position", [0.5 0.5 0.3 0.3]);
 7plot(1:10,1:10);
 8title('2');
 9
10ax3 = subplot("Position", [0.8 0.8 0.1 0.1]);
11plot(1:10,1:10);
12title('3');

png

这里有同样的问题，把上面脚本中子图坐标系的位置稍微调整一下就会发现，当有两个图重叠时，后绘制的图会把先绘制的图覆盖掉。

图中图的实现方法

当然，我知道你们在想什么，那么怎么绘制多个图，相互交叉（例如绘制部分放大图）呢？这就是图中图（画中画）的概念。要实现这个也很简单。

直接调整子图坐标系

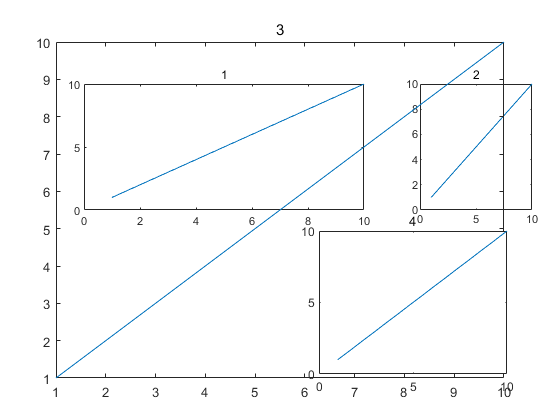

那这样一想，我们能不能先分块创建子图坐标系，然后在调整Position属性来调整子图的位置呢？当然可以，下面的例子就是这样做的。

 1figure;
 2ax1 = subplot(2,2,1);
 3plot(1:10,1:10);
 4title('1');
 5
 6ax2 = subplot(2,2,2);
 7plot(1:10,1:10);
 8title('2');
 9
10ax3 = subplot(2,2,3);
11plot(1:10,1:10);
12title('3');
13
14ax4 = subplot(2,2,4);
15plot(1:10,1:10);
16title('4');
17
18
19ax1.Position = [0.15, 0.5, 0.5, 0.3];
20ax2.Position = [0.75, 0.5, 0.2, 0.3];
21ax3.Position = [0.1, 0.1, 0.8, 0.8];
22ax3.Color = 'none';

png

创建子图坐标系

是否可以直接创建子图坐标系呢？当然可以，下面的例子就是这样做的。

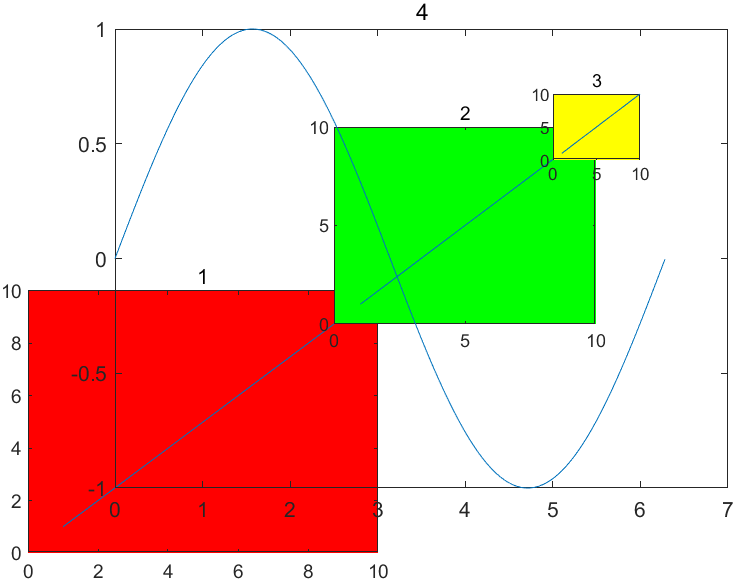

只需要把subplot换成axes就可以，这个时候，就按照位置定位的方式来创建坐标系，通过把坐标系的背景颜色设置为none，就能把一个坐标系设定为透明。下面比较了是否设置为透明的效果。

 1f = figure;
 2ax1 = axes("Position", [0.1 0.1 0.4 0.4]);
 3plot(1:10,1:10);
 4title('1');
 5
 6
 7
 8ax2 = axes("Position", [0.45 0.45 0.3 0.3], 'Color', 'y');
 9plot(1:10,1:10);
10title('2');
11
12ax3 = axes("Position", [0.7 0.7 0.1 0.1], 'Color', 'g');
13plot(1:10,1:10);
14title('3');
15
16ax4 = axes("Position", [0.2 0.2 0.7 0.7]);
17x = 0:0.01:2*pi;
18y = sin(x);
19plot(x, y);
20title('4');
21
22
23ax1.Color = 'r';
24ax2.Color = 'g';
25ax3.Color = 'y';
26ax4.Color = 'none';
27
28exportgraphics(f, 'colors.png');

png

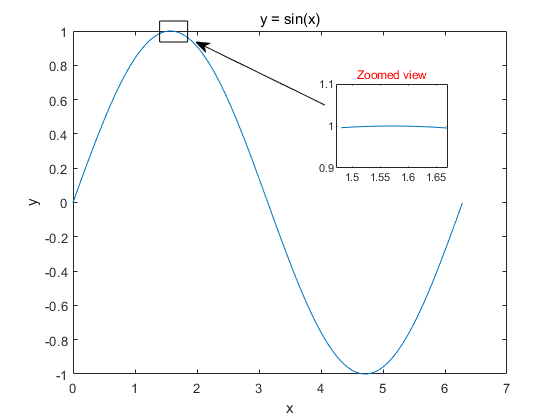

严肃一点，我们真正的做一个图中图，也就是对一个图的局部进行放大。

 1x = 0:0.01:2*pi;
 2y = sin(x);
 3
 4% 绘制一个图像
 5figure;
 6plot(x, y);
 7xlabel('x');
 8ylabel('y');
 9title('y = sin(x)');
10
11% 增加一个坐标在pi/2处的放大图
12
13ax1 = axes("Position", [0.6 0.6 0.2 0.2]);
14idx = x >= pi/2-0.1 & x <= pi/2+0.1;
15plot(x(idx), y(idx));
16title('Zoomed view', Color='r');
17xlim([pi/2-0.1, pi/2+0.1]);
18ylim([0.9, 1.1]);
19
20% 绘制一个箭头，指向放大区域
21annotation('arrow', X=[0.58 0.35], Y=[0.75 0.9]);
22annotation('rectangle', [0.285 0.9 0.05 0.05]);

png

这里比较烦人的就是要手动调整标注（箭头、方框）的位置，而且这个坐标是针对整个图的，不是针对子图的，也就是左小角坐标是(0,0)，右上角坐标(1,1)，宽度和高度的范围都是[0, 1]。

新的多图方法预告

从2022b开始就，一种新的、更加清晰的多图方法出现了。后面再写一个文章详细介绍这个方法。
