Matrix_dancing_in_Matlab中的矩阵体操

矩阵体操

首先，可以复习一下向量、矩阵和索引的基础知识。

一般而言，我们利用进行计算大概就是以下的步骤：

stateDiagram-v2
    [*] --> 构造矩阵
    构造矩阵 --> 操作矩阵
    操作矩阵 --> 访问矩阵
    访问矩阵 --> [*]

基本上，这个状态图描述了我们大部分时候利用Matlab来构造一个运算的过程。

矩阵定义

矩阵定义的两个基本元素是：类型和大小。

通过zeros、ones、eye、rand等函数可以定义不同性质的矩阵。

操作矩阵

通过+、-、*、/等运算符可以对矩阵进行操作。也可以通过.*、./、.^等运算符对矩阵进行逐元素操作。

当我们把矩阵作为左值进行赋值，就可以改变部分元素的值。

从索引的角度来看，我们可以通过:、end两个符号来访问矩阵的部分元素就；逻辑索引也非常强大，对部分满足条件的元素进行赋值。

此外，矩阵还能通过各种函数进行过变换、组合。

访问矩阵

最终，通过矩阵索引我们可以访问矩阵的元素作为计算结果，或者输出在终端，或者绘制成图像。

例子

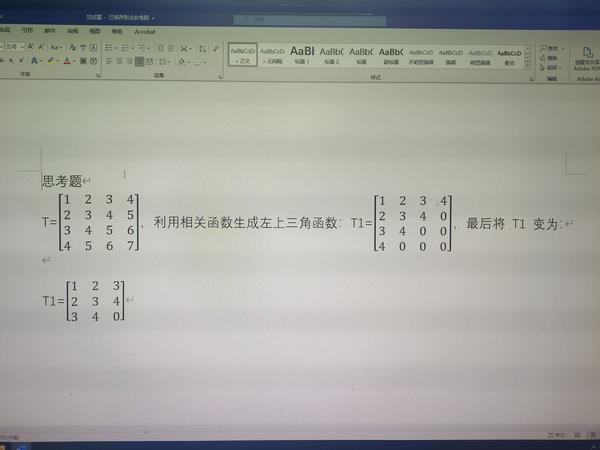

这个例子简直是……算了，就这个例子吧。

matrix_dancing

构造矩阵

那么首先，我们构造一个函数来生成这个矩阵：

 1function m = sumMatrix(varargin)
 2% 产生一个特殊2维矩阵
 3%   其中矩阵的元素为，矩阵下标的和减去一
 4%   1 2 3 4 5 6 ...
 5%   2 3 4 5 6 7 ...
 6%   3 4 5 6 7 8 ...
 7%   4 5 6 7 8 9 ...
 8%   5 6 7 8 9 ...
 9%   6 7 8 9 ...
10
11%  函数调用的参数，参考`zeros`, `ones`
12
13m = zeros(varargin{:});
14sz = size(m(1:2));
15
16for i = 1:numel(m)
17    [row, col] = ind2sub(sz, i);
18    m(row, col) = row + col - 1;
19end

这个函数的输入的参数和zeros、ones等函数一样。

我们从zeros函数生成一个矩阵， 然后遍历矩阵的元素（numel计算其元素个数），对每个元素，通过ind2sub函数来计算矩阵的下标，然后计算矩阵的元素的值。

$$ m_{ij} = i + j - 1, \quad i = 1, 2, \ldots, n_1, \quad j = 1, 2, \ldots, n_2 $$

这是一个非常经典的Matlab遍历矩阵元素的方式。

操作矩阵

接下来是第二部，保留矩阵左上角的元素，其他元素置为0。

 1function mNew = leftUpper(m)
 2arguments
 3    m (:, :)
 4end
 5
 6mNew = m;
 7sz = size(m);
 8n = numel(m);
 9for i = 1:n
10    [row, col] = ind2sub(sz, i);
11
12    % top-right
13    if col + row > sz(end) + 1
14    % if col + row > size(1) + 1  % left-bottom
15        mNew(row, col) = 0;
16    end
17end

此处增加了一点点新的东西，就是arguments关键字，用来指定输入参数的类型。

同样，我们命名一个新的矩阵mNew，然后遍历原矩阵的元素，如果元素的下标的和大于矩阵对角线下标和，就把这个元素置为0。

这里有一个很好玩的地方，就是在Matlab中，当我们使用mNew = m;来定义一个新的矩阵时，并没有内存的拷贝发生，而是两个变量指向了同一个内存地址。

但是，当我们对mNew进行赋值时，Matlab会自动为mNew分配新的内存空间，这样就不会影响到m的值。这个策略叫copy-on-write。当然，我也不知道知道这个有什么用……

访问矩阵

最后一步，提取矩阵中感兴趣的函数，这里我们需要的是提取左上角 $3\times 3$ 的矩阵。

 1function mSub = subMatrix(m, row, col)
 2% 返回矩阵的上左部分，由参数`row`和`col`指定行数和列数
 3
 4arguments
 5    m (:, :)
 6    row (1,1) {mustBeInteger, mustBePositive, mustBeInSize(row, m, 1)}
 7    col (1,1) {mustBeInteger, mustBePositive, mustBeInSize(col, m, 2)}
 8end
 9
10mSub = m(1:row, 1:col);
11
12function mustBeInSize(idx, matrix, dim)
13if idx > size(matrix, dim)
14    eid = 'Size:outsize';
15    msg = sprintf("Index (%d) must be less or equal to last index (%d) in given dimesion (%d)", idx, size(matrix, dim), dim);
16    throwAsCaller(MException(eid, msg));
17end

你要问这个为什么要搞这么复杂……我肯定不会回答你的。

这里对于函数的参数，有了更加复杂的检查。我们使用arguments关键字来指定输入参数的类型，然后使用mustBeInteger、mustBePositive等函数来检查输入参数的合法性。

甚至，这里我们定义了一个内部函数mustBeInSize，用来检查输入参数的合法性，这个函数的输入参数是idx、matrix和dim，分别是索引、矩阵和维度。确保给的行数和列数小于或等于矩阵对应维的长度。

测试

>> T1 = sumMatrix(4, 4)

T1 =

     1     2     3     4
     2     3     4     5
     3     4     5     6
     4     5     6     7

>> T2 = leftUpper(T1)

T2 =

     1     2     3     4
     2     3     4     0
     3     4     0     0
     4     0     0     0

>> T3 = subMatrix(T2, 3, 3)

T3 =

     1     2     3
     2     3     4
     3     4     0

好吧，这个也太无聊了……

总结

  1. 矩阵的构造、操作和访问是Matlab的基本操作，也是每次计算的核心流程。
  2. 通过zeros、ones、eye、rand等函数可以定义不同性质的矩阵。
  3. 通过+、-、*、/等运算符可以对矩阵进行操作。也可以通过.*、./、.^等运算符对矩阵进行逐元素操作。
  4. 通过:、end两个符号来访问矩阵的部分元素就；逻辑索引也非常强大，对部分满足条件的元素进行赋值。
  5. 通过arguments关键字可以指定输入参数的类型，通过mustBeInteger、mustBePositive等函数来检查输入参数的合法性。
  6. 通过copy-on-write策略，Matlab可以减少内存的使用。
  7. 验证函数的输入参数的合法性，可以提高程序的稳定性。
