OpenGL/GLFW 中的 FreeType 文本渲染技术

本来想找个软柿子,说什么Hello World,结果发现GLFW的Hello World都这么复杂,但是,来都来了,还是从文本渲染开始吧。

首先,我们需要一点五彩斑斓的黑色,使得界面一看就很醒目!就比如这样的!

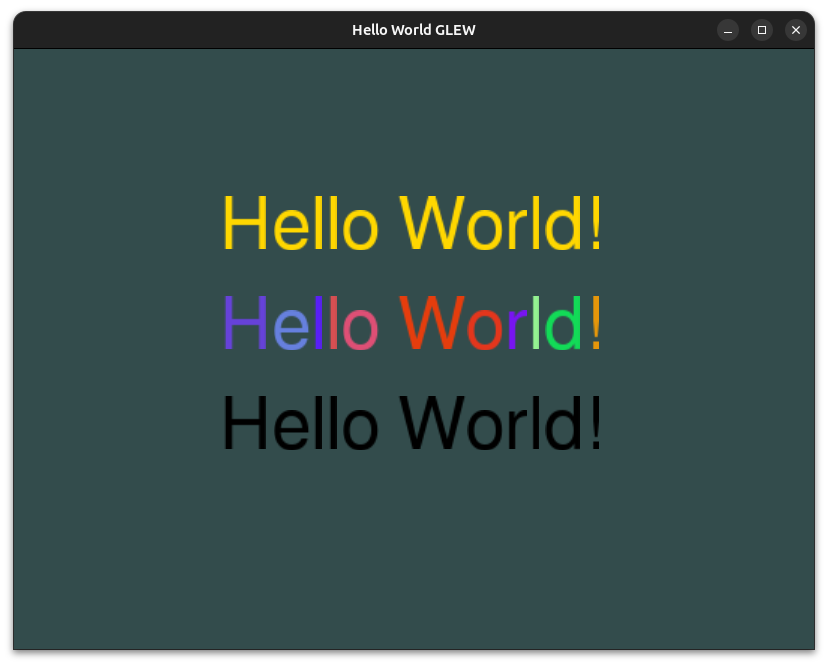

renderText

实际上,在使用OpenGL时,我们通常会需要一堆东西,比如GLEW或者GLAD,来帮助我们加载OpenGL的函数;GLFW,来帮助我们创建窗口和上下文;FreeType,来帮助我们渲染字体。

GLFW 库介绍

GLFW 是一个用于 OpenGL 开发的轻量级工具库,专注于处理窗口、上下文和输入。它为 OpenGL 应用程序提供了一个简单的 API,用于创建窗口、上下文和处理用户输入。

主要功能

API 结构

GLFW 的 API 按功能分为几个主要类别:

  1. 初始化和终止
    • glfwInit() - 初始化 GLFW 库
    • glfwTerminate() - 终止 GLFW 库并释放资源
  2. 窗口和上下文
    • glfwCreateWindow() - 创建窗口和 OpenGL 上下文
    • glfwMakeContextCurrent() - 将上下文设为当前
    • glfwSwapBuffers() - 交换前后缓冲区
  3. 输入处理
    • glfwGetKey() - 获取键盘按键状态
    • glfwGetMouseButton() - 获取鼠标按钮状态
    • glfwGetCursorPos() - 获取光标位置
  4. 事件处理
    • glfwSetKeyCallback() - 设置键盘事件回调
    • glfwSetMouseButtonCallback() - 设置鼠标按钮事件回调
    • glfwSetCursorPosCallback() - 设置光标位置事件回调
  5. 时间
    • glfwGetTime() - 获取自初始化以来经过的时间
    • glfwSetTime() - 设置计时器的值

官方文档和资源

GLFW 的设计理念是提供一个简单、现代且跨平台的库,专注于 OpenGL 应用程序最基本的需求,而不是提供完整的应用程序框架。这使得它非常适合与其他库(如 FreeType)结合使用,构建完整的 OpenGL 应用程序。

我们程序的 GLFW 实现

int main(void) {
    /* 初始化 GLFW */
    if (!glfwInit()) {
        fprintf(stderr, "Failed to initialize GLFW\n");
        return -1;
    }

    /* 设置 OpenGL 版本为 3.3 Core Profile */
    glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 3);
    glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 3);
    glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);
#ifdef __APPLE__
    glfwWindowHint(GLFW_OPENGL_FORWARD_COMPAT, GL_TRUE);
#endif

    /* 创建窗口 */
    GLFWwindow* window = glfwCreateWindow(WIDTH, HEIGHT, "OpenGL Text Rendering", NULL, NULL);
    if (!window) {
        fprintf(stderr, "Failed to create GLFW window\n");
        glfwTerminate();
        return -1;
    }

    /* 设置当前上下文 */
    glfwMakeContextCurrent(window);

    /* 初始化 GLEW */
    if (glewInit() != GLEW_OK) {
        fprintf(stderr, "Failed to initialize GLEW\n");
        return -1;
    }

    /* 设置视口 */
    glViewport(0, 0, WIDTH, HEIGHT);

    /* 主循环 */
    while (!glfwWindowShouldClose(window)) {
        /* 处理输入 */
        if (glfwGetKey(window, GLFW_KEY_ESCAPE) == GLFW_PRESS)
            glfwSetWindowShouldClose(window, GL_TRUE);

        /* 渲染 */
        glClearColor(0.2f, 0.3f, 0.3f, 1.0f);
        glClear(GL_COLOR_BUFFER_BIT);

        /* 交换缓冲区并处理事件 */
        glfwSwapBuffers(window);
        glfwPollEvents();
    }

    /* 清理资源并退出 */
    glfwTerminate();
    return 0;
}

上述代码展示了一个基本的 OpenGL 应用程序框架,主要包含以下步骤:

  1. OpenGL 配置
    • 设置 OpenGL 版本为 3.3 Core Profile
    • 为 macOS 设置特殊的兼容性标志
  2. 窗口创建与初始化
    • 使用 GLFW 创建一个 800x600 的窗口
    • 设置窗口标题为 “OpenGL Text Rendering”
    • 初始化 OpenGL 上下文
    • 初始化 GLEW 扩展加载库
  3. 视口设置
    • 将视口设置为与窗口大小相同
  4. 主循环实现
    • 实现基本的事件循环
    • 处理 ESC 键退出
    • 使用深青色 (0.2, 0.3, 0.3) 作为清屏颜色
    • 实现双缓冲交换和事件轮询
  5. 资源清理
    • 程序结束时正确终止 GLFW

这个框架为后续实现文本渲染提供了必要的基础设施,包括 OpenGL 上下文、窗口系统和基本的渲染循环。

文本渲染的基本原理

本文档详细解释 FreeType 如何在 OpenGL 中实现高质量文本渲染,重点关注核心技术、坐标系统和实现方法。

FreeType 简介

FreeType 是一个专门用于字体处理的软件库,它提供了统一的 API 来访问不同格式的字体文件。在 OpenGL 应用程序中,FreeType 解决了以下关键问题:

主要特点:

在 OpenGL 中渲染文本的基本思路是:

  1. 使用 FreeType 将每个字符渲染为纹理
  2. 创建包含这些纹理的四边形(通常是两个三角形)
  3. 根据排版规则正确定位这些四边形
  4. 使用片段着色器渲染文本

坐标系统与度量

理解 FreeType 和 OpenGL 的坐标系统是正确渲染文本的关键。

FreeType 坐标系统

FreeType 使用以下度量信息来描述字形:

OpenGL 坐标系统

在我们的实现中,使用了正交投影矩阵将 OpenGL 的坐标系统映射到屏幕坐标:

GLfloat projection[16] = {
    2.0f / WIDTH, 0.0f, 0.0f, 0.0f,
    0.0f, -2.0f / HEIGHT, 0.0f, 0.0f,
    0.0f, 0.0f, -1.0f, 0.0f,
    -1.0f, 1.0f, 0.0f, 1.0f
};

这个矩阵将窗口左上角映射为 (-1, 1),右下角映射为 (1, -1)。通过将 Y 轴的缩放因子设为负值,我们反转了 Y 轴的方向,使得:

这样,我们就不需要在纹理坐标映射中进行额外的翻转操作,因为现在 OpenGL 的坐标系统与 FreeType 的坐标系统保持一致。

字符数据结构

为了高效渲染文本,我们定义了一个存储字符信息的结构:

typedef struct {
    GLuint TextureID;   /* 字形纹理的 ID */
    int Width;          /* 字形宽度 */
    int Height;         /* 字形高度 */
    int Advance;        /* 前进值(水平偏移量,1/64 像素单位) */
    int Left;           /* 左侧轴承(水平偏移) */
    int Top;            /* 顶部轴承(垂直偏移) */
} Character;

这些字段直接对应 FreeType 提供的度量信息,是正确渲染文本的关键。

初始化 FreeType 和加载字体

void initFreeType(void) {
    FT_Library ft;
    if (FT_Init_FreeType(&ft)) {
        fprintf(stderr, "错误: 无法初始化 FreeType 库\n");
        exit(1);
    }

    FT_Face face;
    /* 尝试加载字体文件 */
    if (FT_New_Face(ft, "fonts/arial.ttf", 0, &face)) {
        fprintf(stderr, "错误: 无法加载字体\n");
        exit(1);
    }

    /* 设置字体大小 */
    FT_Set_Pixel_Sizes(face, 0, 48);

    /* 禁用字节对齐限制 */
    glPixelStorei(GL_UNPACK_ALIGNMENT, 1);

    /* 加载 ASCII 字符集 */
    for (unsigned char c = 0; c < 128; c++) {
        /* 加载字符字形 */
        if (FT_Load_Char(face, c, FT_LOAD_RENDER)) {
            continue;
        }

        /* 生成纹理 */
        GLuint texture;
        glGenTextures(1, &texture);
        glBindTexture(GL_TEXTURE_2D, texture);
        glTexImage2D(
            GL_TEXTURE_2D,
            0,
            GL_RED,
            face->glyph->bitmap.width,
            face->glyph->bitmap.rows,
            0,
            GL_RED,
            GL_UNSIGNED_BYTE,
            face->glyph->bitmap.buffer
        );

        /* 设置纹理选项 */
        glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_CLAMP_TO_EDGE);
        glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_CLAMP_TO_EDGE);
        glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
        glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);

        /* 存储字符信息 */
        Character character = {
            texture,
            face->glyph->bitmap.width,
            face->glyph->bitmap.rows,
            face->glyph->advance.x,
            face->glyph->bitmap_left,
            face->glyph->bitmap_top
        };
        Characters[c] = character;
    }

    /* 清理 FreeType 资源 */
    FT_Done_Face(face);
    FT_Done_FreeType(ft);
}

这段代码完成了以下工作:

  1. 初始化 FreeType 库
  2. 加载字体文件
  3. 设置字体大小
  4. 为每个 ASCII 字符生成纹理
  5. 存储每个字符的度量信息

文本渲染的核心函数

void renderText(const char* text, float x, float y, float scale, float r, float g, float b) {
    glUseProgram(shaderProgram);
    GLint colorLoc = glGetUniformLocation(shaderProgram, "textColor");
    glUniform3f(colorLoc, r/255.0f, g/255.0f, b/255.0f);
    glActiveTexture(GL_TEXTURE0);
    glBindVertexArray(VAO);

    for (const char* c = text; *c; c++) {
        Character ch = Characters[*c];

        // 计算位置 - 基线对齐
        float xpos = x + ch.Left * scale;

        // 使用ch.Top属性来正确对齐字符与基线
        // ch.Top是从基线到字形顶部的距离
        // 对于标点符号,这会使它们与文字的基线对齐
        float ypos = y - (ch.Height - ch.Top) * scale;

        float w = ch.Width * scale;
        float h = ch.Height * scale;

        // 更新顶点数据 - 注意 Y 坐标的顺序
        float vertices[6][4] = {
            { xpos,     ypos + h,   0.0f, 0.0f },  // 左上 (纹理坐标 0,0)
            { xpos,     ypos,       0.0f, 1.0f },  // 左下 (纹理坐标 0,1)
            { xpos + w, ypos,       1.0f, 1.0f },  // 右下 (纹理坐标 1,1)

            { xpos,     ypos + h,   0.0f, 0.0f },  // 左上 (纹理坐标 0,0)
            { xpos + w, ypos,       1.0f, 1.0f },  // 右下 (纹理坐标 1,1)
            { xpos + w, ypos + h,   1.0f, 0.0f }   // 右上 (纹理坐标 1,0)
        };

        glBindTexture(GL_TEXTURE_2D, ch.TextureID);
        glBindBuffer(GL_ARRAY_BUFFER, VBO);
        glBufferSubData(GL_ARRAY_BUFFER, 0, sizeof(vertices), vertices);
        glBindBuffer(GL_ARRAY_BUFFER, 0);
        glDrawArrays(GL_TRIANGLES, 0, 6);

        x += (ch.Advance >> 6) * scale;
    }

    glBindVertexArray(0);
    glBindTexture(GL_TEXTURE_2D, 0);
}

这个函数是文本渲染的核心,它完成以下工作:

  1. 设置着色器和颜色
  2. 遍历文本中的每个字符
  3. 根据字符度量信息计算正确的位置
  4. 创建包含纹理坐标的顶点数据
  5. 渲染每个字符的纹理四边形
  6. 根据字符的前进值移动光标

基线对齐的实现

在文本渲染中,基线对齐是一个重要的概念。基线是大多数字母所坐落的假想线,如字母 “a”、”c”、”e” 等的底部。正确实现基线对齐对于文本的可读性和美观性至关重要。

在我们的实现中,基线对齐通过以下方式实现:

// 计算位置 - 基线对齐
float xpos = x + ch.Left * scale;

// 使用ch.Top属性来正确对齐字符与基线
// ch.Top是从基线到字形顶部的距离
// 对于标点符号,这会使它们与文字的基线对齐
float ypos = y - (ch.Height - ch.Top) * scale;

这里的关键点是:

  1. y 参数表示文本的基线位置
  2. ch.Height 是字形的总高度
  3. ch.Top 是从基线到字形顶部的距离
  4. 通过 y - (ch.Height - ch.Top) * scale 计算,我们确保字形正确对齐到基线

这种计算方式确保了文本的基线能够正确对齐,无论是普通字符还是标点符号。对于标点符号(如逗号、句号等),这种计算方式特别重要,因为它们通常需要与文字的基线有不同的对齐方式。

顶点数据结构

在当前的实现中,顶点数据的结构如下:

float vertices[6][4] = {
    { xpos,     ypos + h,   0.0f, 1.0f },  // 左上 (纹理坐标 0,1)
    { xpos,     ypos,       0.0f, 0.0f },  // 左下 (纹理坐标 0,0)
    { xpos + w, ypos,       1.0f, 0.0f },  // 右下 (纹理坐标 1,0)

    { xpos,     ypos + h,   0.0f, 1.0f },  // 左上 (纹理坐标 0,1)
    { xpos + w, ypos,       1.0f, 0.0f },  // 右下 (纹理坐标 1,0)
    { xpos + w, ypos + h,   1.0f, 1.0f }   // 右上 (纹理坐标 1,1)
};

这个顶点数据结构直接对应FreeType的位图坐标系统,其中:

这种映射确保了字符纹理能够正确显示,不需要额外的坐标系转换。

OpenGL 顶点描述与顺序

在 OpenGL 中,文本渲染是通过将字符纹理映射到由两个三角形组成的矩形上实现的。下面详细解释顶点数据的结构和顺序:

顶点数据

在 OpenGL 中,每个顶点通常包含多个属性,如位置坐标、纹理坐标、法线等。在文本渲染代码中,每个顶点包含 4 个浮点数:

float vertices[6][4] = { ... }

每个顶点的 4 个值表示:

  1. xpos - 顶点的 X 坐标
  2. ypos - 顶点的 Y 坐标
  3. 0.0f1.0f - 纹理坐标的 U 值(水平方向)
  4. 0.0f1.0f - 纹理坐标的 V 值(垂直方向)

顺序与三角形

代码定义了两个三角形,共 6 个顶点(每个三角形 3 个顶点)。在 OpenGL 中,三角形的顶点顺序非常重要,它决定了三角形的正面和背面,以及纹理如何映射到三角形上。

第一个三角形

{ xpos,     ypos + h,   0.0f, 1.0f },  // 左上 (纹理坐标 0,1)
{ xpos,     ypos,       0.0f, 0.0f },  // 左下 (纹理坐标 0,0)
{ xpos + w, ypos,       1.0f, 0.0f },  // 右下 (纹理坐标 1,0)

这三个顶点按逆时针顺序排列,形成第一个三角形:

  1. 左上角:位置 (xpos, ypos+h),纹理坐标 (0,1)
  2. 左下角:位置 (xpos, ypos),纹理坐标 (0,0)
  3. 右下角:位置 (xpos+w, ypos),纹理坐标 (1,0)

第二个三角形

{ xpos,     ypos + h,   0.0f, 0.1f },  // 左上 (纹理坐标 0,1)
{ xpos + w, ypos,       1.0f, 0.0f },  // 右下 (纹理坐标 1,0)
{ xpos + w, ypos + h,   1.0f, 1.0f }   // 右上 (纹理坐标 1,1)

这三个顶点按逆时针顺序排列,形成第二个三角形:

  1. 左上角:位置 (xpos, ypos+h),纹理坐标 (0,0)
  2. 右下角:位置 (xpos+w, ypos),纹理坐标 (1,1)
  3. 右上角:位置 (xpos+w, ypos+h),纹理坐标 (1,0)

纹理坐标映射

纹理坐标 (U,V) 的范围是 0.0 到 1.0,表示纹理图像上的相对位置:

在这个例子中,纹理坐标被映射到字符纹理上,使得字符能够正确地显示在四边形上。这个映射与 FreeType 的位图坐标系统一致,其中:

这种映射确保了字符纹理能够正确地显示,不会上下颠倒。

freetype_texture_coords

现在我们的纹理坐标映射与 FreeType 的位图坐标系统完全一致,不需要额外的翻转操作。

顶点顺序的重要性

  1. 面剔除:OpenGL 默认会剔除背面(顺时针顺序的三角形),只渲染正面(逆时针顺序的三角形)。这有助于提高渲染性能。

  2. 纹理映射:顶点顺序决定了纹理如何映射到三角形上。正确的顶点顺序确保纹理不会扭曲或翻转。

  3. 共享顶点:注意第一个三角形的最后一个顶点和第二个三角形的第二个顶点是相同的,这样可以减少顶点数据的冗余。

示意图

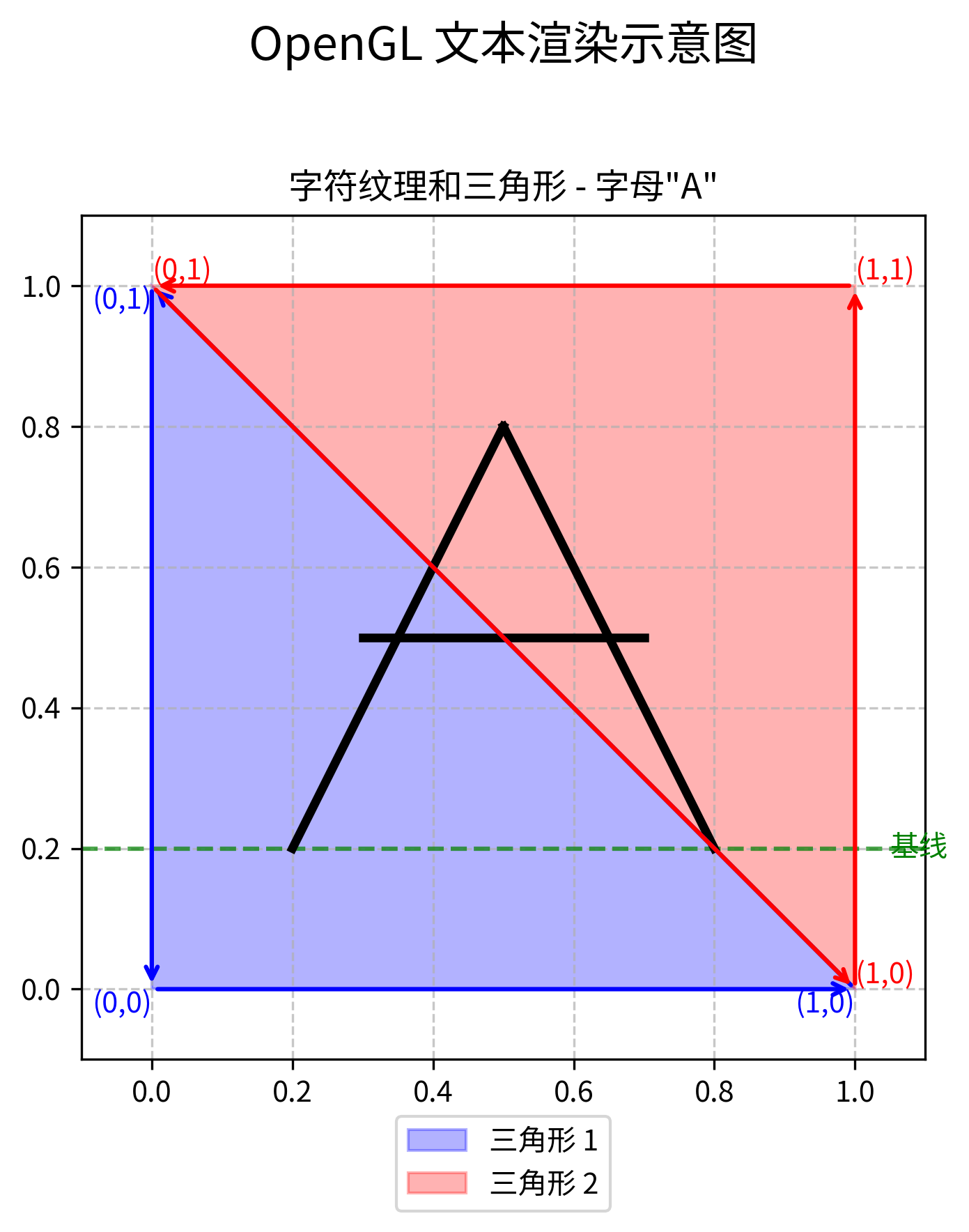

OpenGL 文本渲染示意图

上图展示了 OpenGL 如何通过两个三角形和纹理坐标来渲染文本字符。字母 “A” 被绘制在由两个三角形组成的矩形中间,箭头表示顶点的顺序。

彩虹文本渲染

我们的实现还支持彩虹文本渲染,为每个字符分配不同的鲜艳颜色:

// 是否使用彩虹模式(每个字符不同颜色)
int rainbowMode = (r < 0 || g < 0 || b < 0);

// 为彩虹模式生成鲜艳颜色的种子
srand(time(NULL));

for (const char* c = text; *c; c++) {
    Character ch = Characters[*c];

    // 如果是彩虹模式,为每个字符生成鲜艳的随机颜色
    if (rainbowMode) {
        // 生成鲜艳的颜色 - 确保至少一个通道接近最大值
        float bright_r, bright_g, bright_b;

        // 确保颜色鲜艳的策略:
        // 1. 随机选择一个通道接近最大值 (0.8-1.0)
        // 2. 其他通道随机但较低,确保对比度
        int primary = rand() % 3; // 随机选择一个主通道

        if (primary == 0) {
            bright_r = 0.8f + (rand() % 20) / 100.0f; // 0.8-1.0
            bright_g = (rand() % 60) / 100.0f;        // 0.0-0.6
            bright_b = (rand() % 60) / 100.0f;        // 0.0-0.6
        } else if (primary == 1) {
            bright_r = (rand() % 60) / 100.0f;        // 0.0-0.6
            bright_g = 0.8f + (rand() % 20) / 100.0f; // 0.8-1.0
            bright_b = (rand() % 60) / 100.0f;        // 0.0-0.6
        } else {
            bright_r = (rand() % 60) / 100.0f;        // 0.0-0.6
            bright_g = (rand() % 60) / 100.0f;        // 0.0-0.6
            bright_b = 0.8f + (rand() % 20) / 100.0f; // 0.8-1.0
        }

        glUniform3f(colorLoc, bright_r, bright_g, bright_b);
    } else {
        // 使用传入的统一颜色
        glUniform3f(colorLoc, r/255.0f, g/255.0f, b/255.0f);
    }

    // 渲染字符...
}

彩虹模式的关键是为每个字符生成不同的鲜艳颜色。我们的算法确保每个颜色都有一个主通道接近最大值,而其他通道较低,这样可以产生鲜艳的对比效果。

文本定位的数学原理

水平定位

水平定位的计算公式为:

x_{pos} = x + (ch.Left * scale)

其中:

每个字符渲染完成后,光标位置通过以下方式更新:

x += (ch.Advance >> 6) * scale

这里的 ch.Advance 是以 1/64 像素为单位的前进值,所以需要右移 6 位(除以 64)来获得实际的像素值。

垂直定位

垂直定位使用基线对齐方式,计算公式为:

y_{pos} = y - (ch.Height - ch.Top) * scale

其中:

这个计算确保了:

  1. 所有字符都正确对齐到基线
  2. 标点符号(如逗号、句号)能够正确定位
  3. 不同高度的字符(如大写字母和小写字母)能够保持适当的相对位置

性能优化

为了提高文本渲染的性能,我们采用了以下策略:

  1. 纹理缓存
    • 预先生成所有需要的字符纹理
    • 将纹理存储在 Character 结构中重复使用
    • 避免实时生成字符纹理
  2. 顶点缓冲区优化
    • 使用动态顶点缓冲区(GL_DYNAMIC_DRAW)
    • 只更新必要的顶点数据
    • 重用相同的 VAO 和 VBO
  3. 着色器优化
    • 使用简单的顶点和片段着色器
    • 最小化 uniform 变量的更新
    • 避免复杂的着色器计算
  4. 内存管理
    • 适当的纹理大小选择
    • 及时释放不需要的资源
    • 使用合适的纹理格式(GL_RED)

总结

本文档详细介绍了如何使用 OpenGL 和 FreeType 实现高质量的文本渲染。关键点包括:

  1. 正确的坐标系统处理
  2. 精确的字符定位和基线对齐
  3. 高效的纹理管理和缓冲区使用
  4. 灵活的颜色控制和特效支持

通过这些技术的组合,我们实现了一个功能完整、性能良好的文本渲染系统,能够满足大多数应用程序的需求。

最后,我们甚至都整了一个中文的版本。

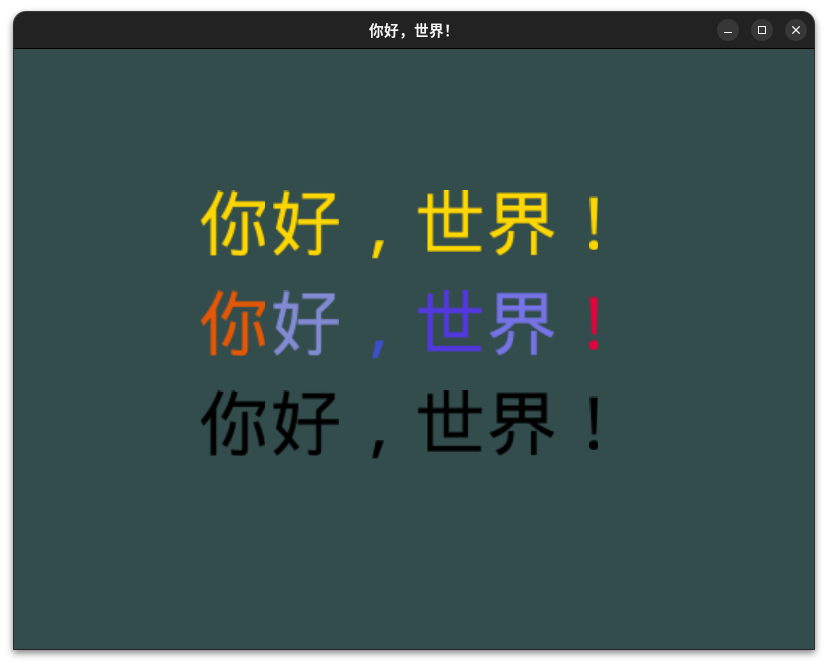

renderText-cn
